通过正确的扭矩管理改进产品质量！事例记载在扭矩手册 10 上

GLOBAL HOME
日本語English中文Deutsch
UNITORK螺丝刀NEW

AUR-mk2

气动式扭力螺丝刀/装配用
RoHS标识

装配用

枪柄型

气动式

带刻度

扳机式

高速、高精度紧固，带刻度。AURは2025年7月にAUR-mk2にモデルチェンジしました。

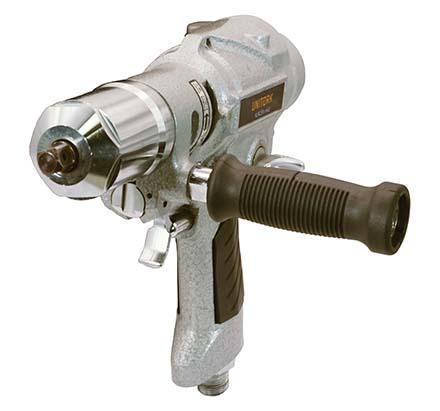

AUR25N-mk2

AUR25N-mk2

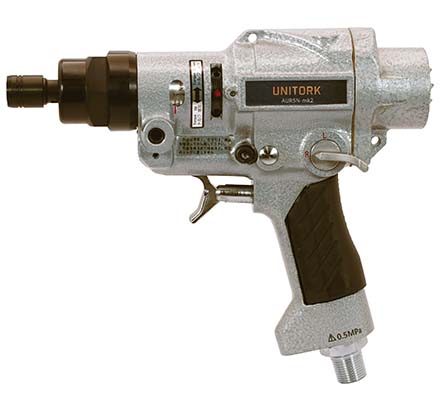

AUR5N-mk2

AUR5N-mk2

适用范围

  • 塑料螺钉和自攻螺钉等的紧固。适用于装配以及量产

特点

  • 高速紧固，扳机式触发，扭矩精确。
  • 従来モデルから内部構造を改良し堅牢性を向上させました。仕様や寸法の大幅な変更はありません。
  • 通过旋钮和刻度可以轻松调整扭矩设定。
  • 扭矩保持稳定，不受气压波动影响。
  • 达到设定扭矩时反作用力很小。
  • LS 型可带限位开关，配合 CNA-4mk3 计数检查器一起使用，可构建紧固保证系统。

规格

                精度±5%
国际单位制型号 AUR5N-mk2 AUR12.5N-mk2 AUR25N-mk2 AURLS5N-mk2 AURLS12.5N-mk2 AURLS25N-mk2
扭矩范围
［N·m］		 最小～最大 2～5 5～12.5 10～25 2～5 5～12.5 10～25
刻度 0.1 0.25 0.5 0.1 0.25 0.5
公制型号 AU50R-mk2 AU125R-mk2 AU250R-mk2 AU50RLS-mk2 AU125RLS-mk2 AU250RLS-mk2
扭矩范围
［kgf·cm］		 最小～最大 20～50 50～125 100～250 20～50 50～125 100～250
刻度 1.0 2.5 5.0 1.0 2.5 5.0
美制型号 AU50R-A-mk2 AU125R-A-mk2 AU250R-A-mk2 AU50RLS-A-mk2 AU125RLS-A-mk2 AU250RLS-A-mk2
扭矩范围
［lbf·in］		 最小～最大 15～45 37.5～112.5 75～225 15～45 37.5～112.5 75～225
刻度 1.0 2.5 5.0 1.0 2.5 5.0
限位开关 无 有
空载转速［r.p.m.］ 2100 800 400 2100 800 400
适用螺栓 普通钢制螺栓 M5、M6 （M7）M8 M10 M5、M6 （M7）M8 M10
高压螺栓 M4（M4.5） M5、M6 （M7）M8 M4（M4.5） M5、M6 （M7）M8
气压［MPa］ 0.5
空气质量流量［m³/min］ 0.9
紧固空气质量流量［m³PC］ 0.008 0.02 0.04 0.008 0.02 0.04
软管最小内径［mm］ Ф11
尺寸［mm］ 全长 L1 222 229 222 229
全宽 L2 64 142 64 142
全高 L3 185
进气口 R（PT）3/8
重量［kg］ 1.5 1.7 1.5 1.7
附件 十字螺丝刀头 #3 － #3 －


注意

逆时针转动时无扭矩控制；仅用于拧松。

标准附件

メモリセット棒/M3六角棒スパナ付/その他AUR25N-mk2、AURLS25N-mk2は補助ハンドル、W12スパナ付

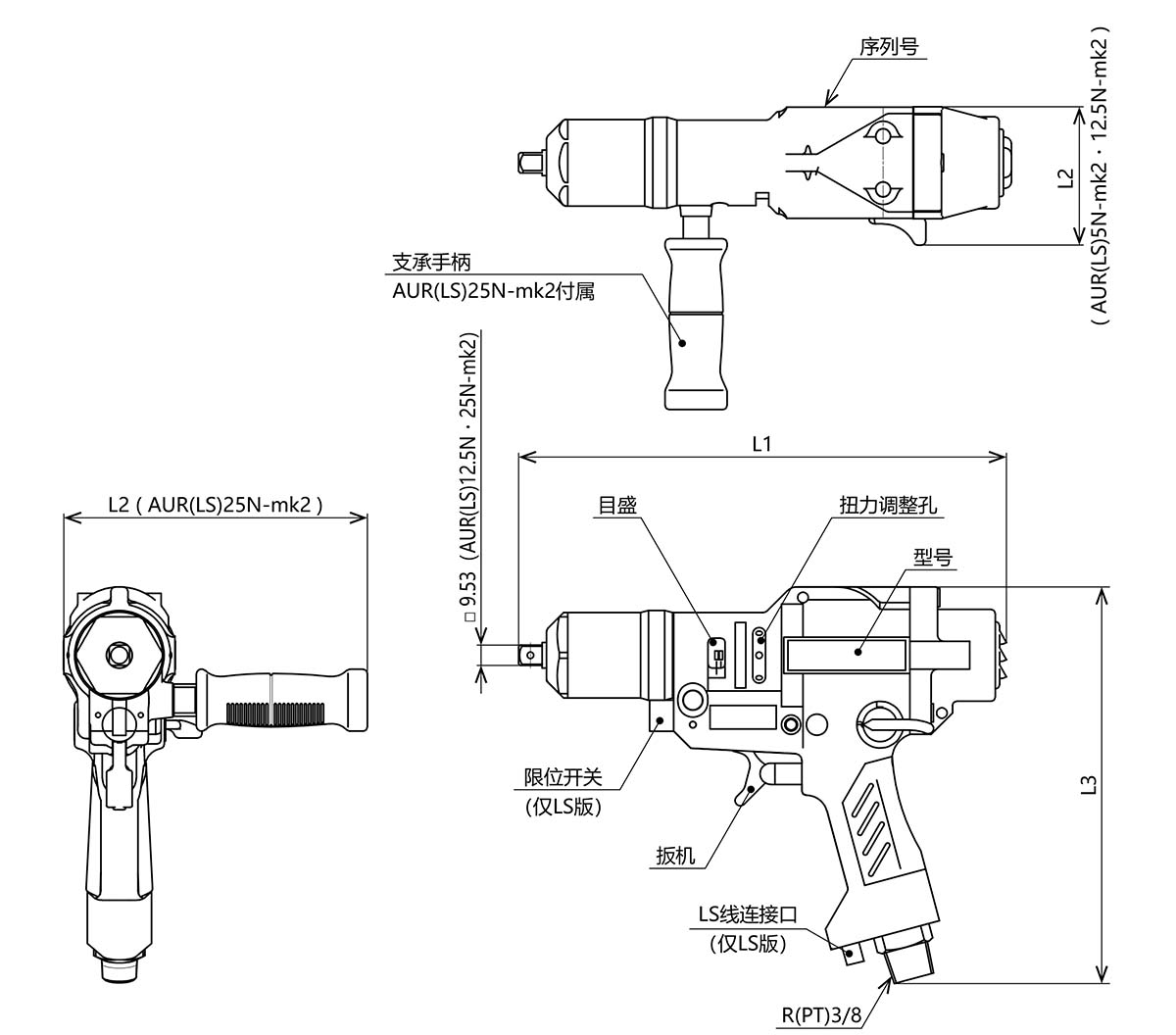

尺寸

尺寸放大

AUR-mk2

AUR(LS)5N-mk2

备注

限位开关的额定值为 AC30V 1A 以下、DC 30V 1A以下

◆订购方法

请注明[东日] [型号]。

［例 1］東日 AUR5N-mk2

［例 2］東日 AURLS5N-mk2

◆订购时请注意

AUR5N-mk2はダブルビット仕様で＃3ビット（6.35HEX）を付属しています。3 号刀头以外均可使用其他市售刀头。AUR12.5N-mk2、AUR25N-mk2は角ドライブ（9.53mm）仕様になっています。

仅可使用气动式套筒。

替代产品

U / UR

选购设备

CNA-4mk3

A3/A4

AC3

HA/HAC/HACQSPDY

附件

交换刀头

交换套筒

测试仪/校验器、校准套件
